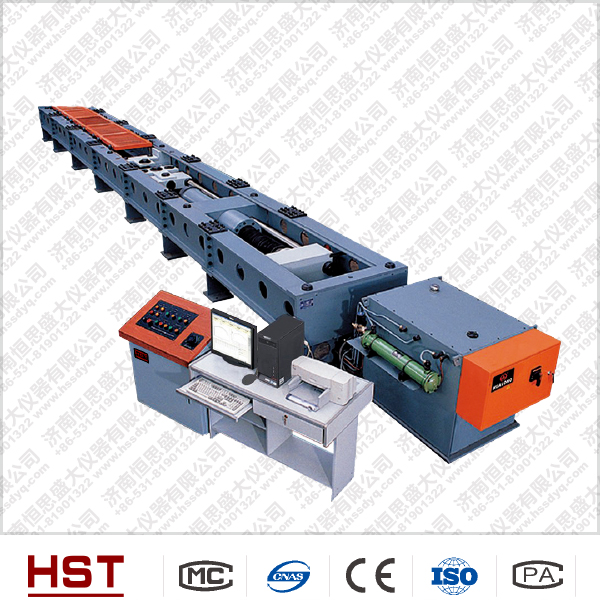

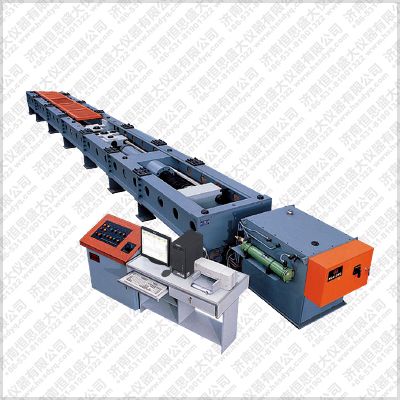

臥式電力金具拉力試驗機

產品分類：臥式拉力試驗機

產品概述：臥式電力金具拉力試驗機產品詳情

臥式電力金具拉力試驗機產品詳情：臥式電力金具拉力試驗機主要用于各種金屬構件、鋼索、鏈條、錨鏈、吊裝帶、分離盤、電力附具、電線電纜、雙鉤、吊裝繩、鋼絲繩、吊索具、鏈條葫蘆、緊線器等柔性件拉伸性能試驗。

臥式電力金具拉力試驗機

1、電力金具臥式拉力試驗機部分采用鋼板焊接框架結構、分段移動橫梁調整試驗空間、單出桿雙作用活塞缸施加試驗力、手動或伺服控制試驗過程，負荷傳感器測力、微機顯示試驗力及試驗曲線。

2、本款電力金具專用臥式拉力試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用伺服油缸安裝與油缸座內，通過負荷傳感器連接于移動橫梁上，由移動橫梁、油缸、兩拉桿及前拉頭座組成施加試驗力反向架，在加力框架內安裝有可移動后拉頭座，前后拉頭座分別連接試樣，并通過油缸帶動反力架給試樣施加試驗力，根據試樣規格長度可有級調整移動拉頭座位置，用于調整拉伸空間，采用竄銷式聯接試樣，油路采用流量控制閥自適應伺服控制試驗過程，高精度負荷傳感器測力，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據。

4、電力金具專用臥式拉力試驗機是采用負荷傳感器及球面調心裝置，再由推力油缸、反向架等組成近端拉伸加載機構；遠端橫梁自帶行走驅動和小油源，可以自動行走自動插銷獨立夾持，輕松完成試驗空間調整。設備采用專用恒動力液壓源驅動，電液伺服控制技術，計算機數據采集處理，可實現全自動閉環控制，該設備由試驗主機、油源系統（液壓動力源）、測控系統、電氣系統等組成，試驗力3000KN，試驗機準確度等級：拉伸為0.5級壓縮為1級。

錨鏈索具臥式拉伸試驗機可用于錨鏈、錨鏈及附件、卸扣、吊索具、船用錨、高強鋼絲繩、漁業鏈、高強度圓環鏈等柔性試件進行拉力負荷、破壞負荷測試及研究。

臥式電力金具拉力試驗機適用范圍

→船舶系錨鏈(AM1、AM2、AM3)；海洋系泊錨鏈(R3、R3S、R4、R4S、R5)；錨鏈鏈接

→有檔錨鏈和無檔錨鏈；短環節鏈；→普通碳鋼鏈；鑄鋼錨鏈、閃光焊錨鏈、鍛造錨鏈；

→錨鏈附件(肯特卸扣、連接卸扣、旋轉卸扣、弓形卸扣、D型卸扣、歐式大DEE型卸扣、保險卸扣、重型卸扣、末端卸扣、轉環、轉環組、浮標、浮筒卸扣)；

→船錨(霍爾錨、丹福爾錨、斯貝克錨、大抓力無桿錨、美式海軍無桿錨、日式無桿錨、單爪錨、海軍錨、德爾塔錨、三角錨、焊接型無桿錨、貝爾特托錨)；

→鏈條(傳動鏈、輸送鏈、拉曳鏈、特種異型專業鏈，短節距精密滾子鏈、重載傳動用彎板滾子鏈、水泥機械鏈、板式鏈、高強度圓環鏈/起重/提升/撈渣機/礦用、高強度鏈條索具)。

臥式電力金具拉力試驗機技術參數

1 試驗力 2000kN；3000kN；5000kN；10000kN；15000kN；20000kN；25000kN；

2 試驗力示值相對誤差 ≤示值的±0.5%；

3 試驗力測量范圍 0.4%～100%F.S；

4 試驗力分辨力 1/500000全程內外不分檔，且分辨率全程不變；
