絕緣子芯棒熱態抗彎（彎曲）試驗機設備用途

絕緣子芯棒熱態抗彎（彎曲）試驗機的基本功能：彎曲（抗彎）性能、彎曲強度、彎曲彈性模量、表觀水平剪切、剪切強度、拉伸性能，拉伸強度與變形率，拉斷力，抗撕裂性能等完成不同的試驗，根據客戶的需求不同，可以安裝不同的夾具，夾具等符合多個國家的標準。

該絕緣子芯棒熱態抗彎（彎曲）試驗機采用伺服電機,高精度滾珠絲杠，高精度傳感器，新獨立控制器，三閉環伺服控制系統作為動力源；采用先進的芯片集成技術，專業設計的PCI數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了全數字化調整。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，電子拉力試驗機可根據GB、JIS、ASTM、DIN、ISO等標準自動求取試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。

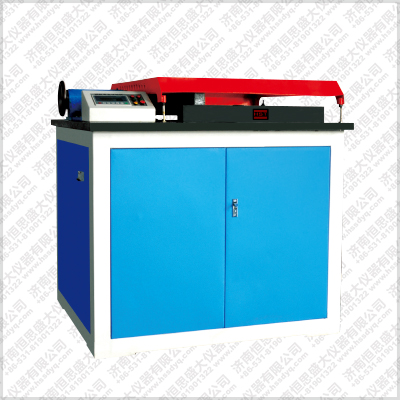

絕緣子芯棒熱態抗彎（彎曲）試驗機主機

產品采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由兩根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。具有調速精度高、范圍寬、性能穩定的日本交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。

●門式框架結構，整體沖壓機殼，外觀整潔雅致。

●精密滾珠絲杠僅承受拉力,有效延長壽命及剛性穩定性.

●精密絲杠副加載方式,雙螺母背緊消間隙,確保系統高剛性及高動態性能.

絕緣子芯棒熱態抗彎（彎曲）試驗機產品規格: UTM4204

絕緣子芯棒熱態抗彎（彎曲）試驗機依據標準_微機控制絕緣子芯棒熱態抗彎（彎曲）試驗機本試驗機是根據：

GB/T2611-2007《試驗機通用技術要求》

GB/T16491-2008《電子式萬能試驗機》

GB/T 13634-2008《單軸試驗機檢驗用標準測力儀的校準》

GB/T 13096-2008 《拉擠玻璃纖維增強塑料桿力學性能試驗方法》

絕緣子芯棒熱態抗彎（彎曲）試驗機重要特點：

→精密無間隙滾珠絲杠、高剛性、高穩定性載荷機架，機架尺寸可定制。

→高精度測力器，線性寬，穩定性好，保證載荷的測力精度。

→高速率、低振動、免維護、靜音型交流伺服電機驅動系統。

→電路板采用光電隔離設計，具有抗干擾能力強的特點。

→內置以太網接口；方便的手持控制器，即停即行功能；操作靈活、隨意切換。

→多種完善的試驗夾具，快速更換；可選T型工作臺、防旋轉夾具/附件裝置、環境系統、引伸計。

→寬泛的測試速度0.001～500mm/min（可定制高速試驗機1000mm/min；1500mm/min）。

→全數字閉環、多通道、多功能、易操控的WANCE測控軟件；多種標準方法（國標、英標、美標、德標、澳標、日標、意標、俄標、歐標/GB、ISO、JIS、ASTM、DIN、BS、EN)。

→試驗過程的自動控制、數據采集、處理、分析、存儲及顯示。

→載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。

→控制模式智能設置，控制方式之間無沖擊、平滑切換，加載、卸載平穩。

→過程再現和數據再分析、曲線放大、比較、遍歷；曲線可自由放大和縮小；滿度自調。

→操控軟件，采用模塊化、開放式編程、個性化設計，可自行調整。

→標準模塊；權限管理模塊、試驗模塊、控制模塊、分析模塊、查詢模塊、輸出模塊等。

→操作提示和向?qū)Чδ堋?

→靈活的Excel或Word報告格式，可選擇、指定、排序、單獨、合并、多類型輸出。

→網絡數據庫管理。

→試驗結束自動返回，智能、高效、快捷。

→多重保護功能：試驗力過載保護；過流、過壓保護；試樣破斷時安全保護；操作提示向?qū)ПＷo；試驗結束自動保護等。

絕緣子芯棒熱態抗彎（彎曲）試驗機技術參數_UTM4204微機控制絕緣子芯棒熱態抗彎（彎曲）試驗機

1、試驗力20kN

2、試驗機級別0.5級

3、負荷測量范圍0.2%～100%FS（0.5級）

4、示值相對誤差±0.2%（0.5級）

5、試驗力分辨率1/±500000FS（全程分辨率不變）

6、變形測量范圍0.2%～100%

7、力控速率調節范圍0.005%～5%FS/S

8、力控速率控制精度速率<0.05%FS時，為±1%設定值以內； 速率≥0.05%FS時，為±0.5%設定值以內；

9、變形速率調節范圍0.005～5%FS/s；

10、變形速率控制精度速率＜0.05%FS/s時，為設定值的±1%以內； 速率≥0.05%FS/s時，為設定值的±0.5%以內；

11、位移速率調節范圍0.001～500mm/min；（可定制高速系統0.001～2000mm/min）

12、位移速率控制精度為設定值的±0.2%以內；

13、恒力、恒變形、恒位移控制范圍0.5%～100%FS

14、恒力、恒變形、恒位移控制精度設定值≥10%FS時，為設定值的±0.5%以內 設定值＜10%FS時，為設定值的±1%以內

15、有效試驗跨度450mm

16、橫梁移動行程1200mm

17、電源電壓～220V±10% 50Hz（須可靠接地）

18、機器功率700W

19、載荷機架尺寸(LWH)1080x550x1950mm

20、機器重量≈550kg
